| Core board仕様 | |

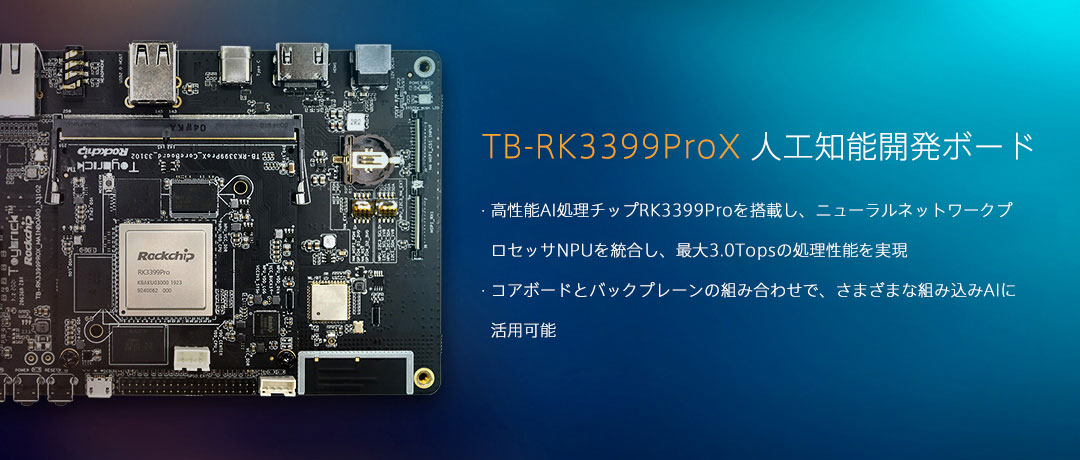

| SOC | RK3399Pro |
|---|---|
| CPU | Hexa core ARM 64ビットプロセッサ（Dual core Cortex-A72+Quad-core Cortex-A53）， up to 1.8GHz |
| GPU | Quad-core ARM Mali-T860 MP4 GPU OpenGL ES1.1/2.0/3.0/3.1, OpenVG1.1, OpenCL, DX11対応； AFBC対応（フレームバッファ圧縮） |
| NPU | 8bit/16bit対応、TensorFlow、TensorFlow lite、Pytorch、Caffe、Mxnet、Darknet、 Onnx対応、演算性能は最大3.0TOPs |
| VPU | 4K VP9 and 4K 10bits H265/H264ビデオデコーダー（up to 60fps） 1080P マルチフォーマットビデオデコーダー(WMV、 MPEG-1/2/4、VP8)， 6-channel 1080P@30fpsデコーダー対応 1080P ビデオエンコーダー、H.264対応、VP8フォーマット、 ２-channel 1080P@30fpsエンコーダー対応 ビデオ-ポスト-プロセッサー:逆インタリーブ、ノイズ除去、エッジ/ディテール/カラー最適化 |
| RGA | リアル画像スケーリング、クロップ、フォーマット変換、回転などの機能をサポート |
| CPUメモリ | 2GB/4GB LPDDR4 |
| NPUメモリ | 1GB DDR3 |
| EMMC | 16GB/32GB eMMC |
| 電源 | DC 12V/2A |

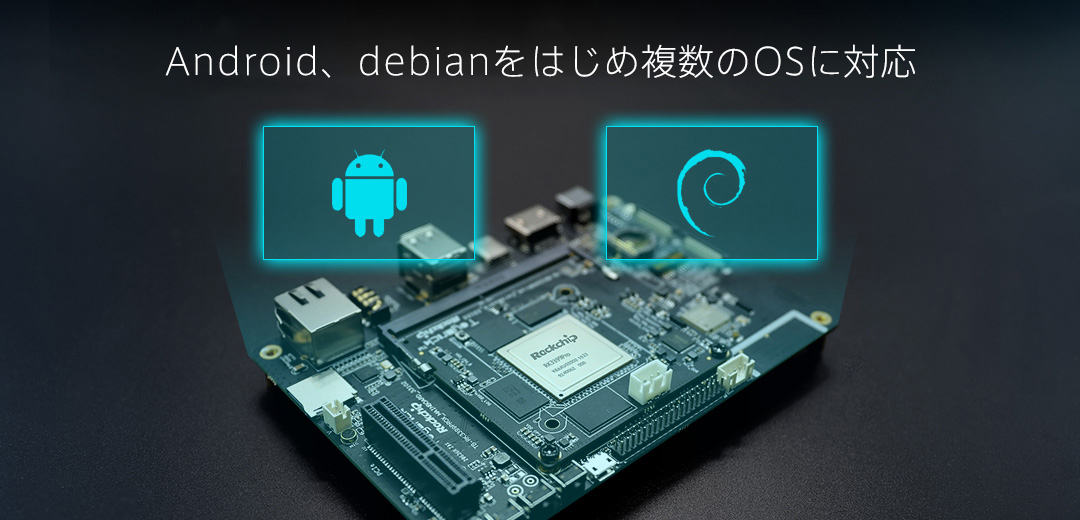

| システム | AndroidとLinuxのデュアルシステム対応、デュアルシステム起動とワンタッチ切替対応 |

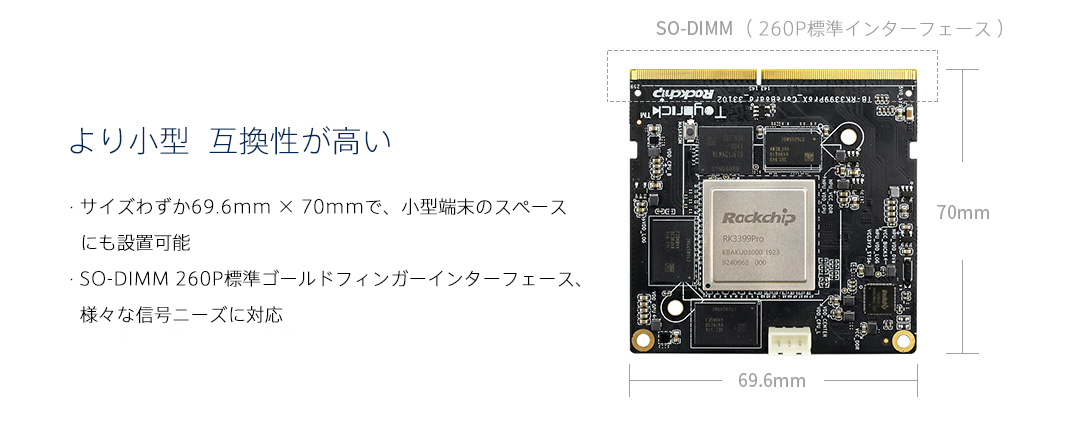

| PCBサイズ | 69.6mm×70mm |
| PCBスペック | 10層板、板厚1.2mm |
| インタフェース タイプ | SO-DIMM 260Pin |

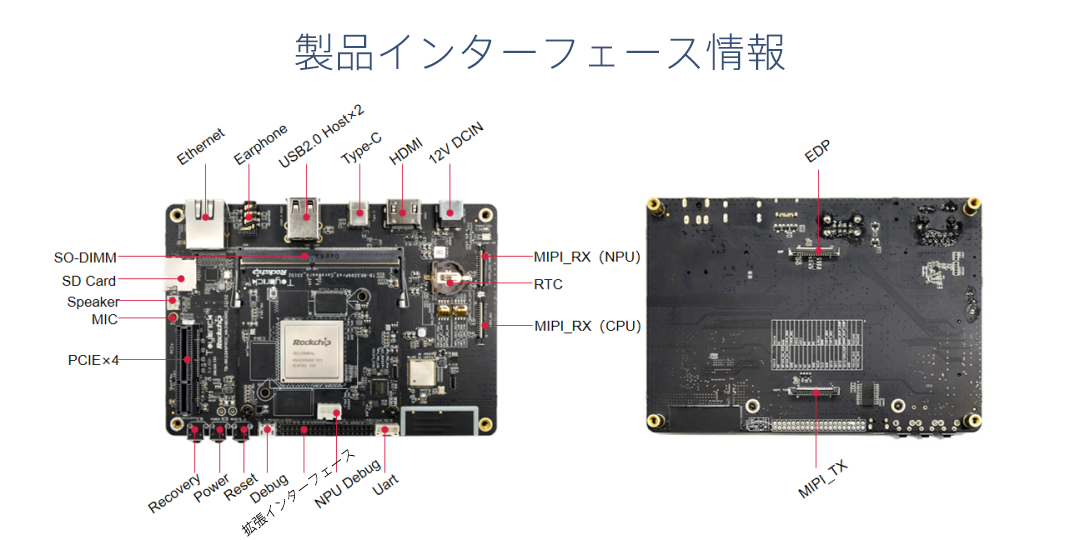

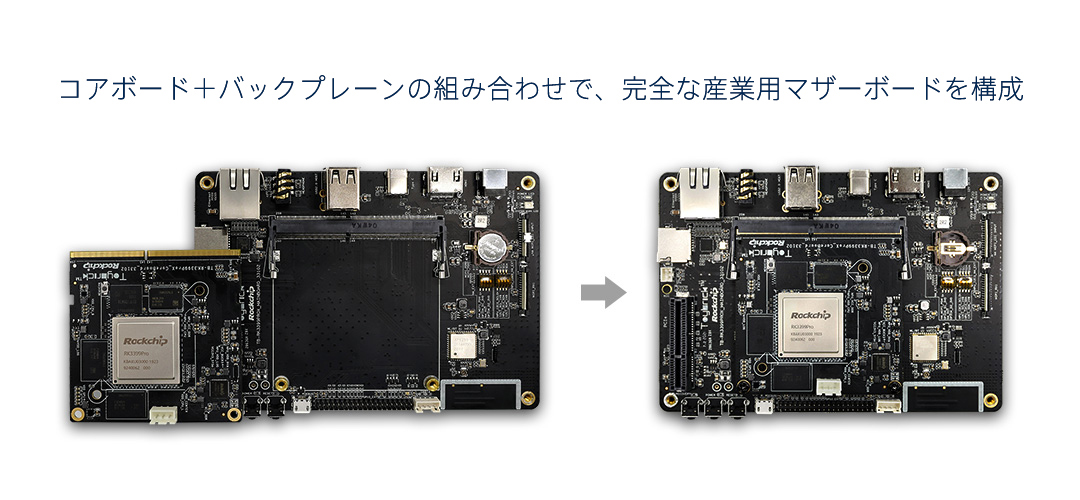

| Bottom board仕様 | |
| ディスプレイ | 1*HDMI2.0(Type-A)インタフェース、4K/60fps出力対応 1*DP1.2(Type-A)インタフェース、4K@60fps出力対応 1*MIPIインタフェース、1920*1080@60fps出力対応 1*eDP1.3インタフェース、2K@60fps出力対応 |
|---|---|
| オーディオ | 1*HDMIオーディオ出力 1*Speaker、スピーカ出力 1*ヘッドフォン出力 1*マイク、オンボードオーディオ入力 |
| イーサネット | 10/100/1000Mbps Ethernet、RJ45インタフェース |
| Wireless network | 5G/2.4Gデュアルバンドwifi対応、BT4.2 |
| カメラ | 2*MIPI-CSIカメラインタフェース （CPU側：up to13Mpixel NPU側：up to 2Mpixel） |
| USB | 2x USB2.0 Host,Type-A(CPU端侧) 1x USB3.0 OTG, Type-C(CPU端侧) |
| PCIe | 1*PCIe x4標準インタフェース、PICeによる高速WIFI、ストレージなどデバイスの拡張に対応 |
| ボタン | 1x Recoveryボタン 1x Resetボタン 1x Powerボタン |
| デバッグ | 1*デバッグシリアルポート（Micro USBインタフェース） |
| シリアルポート | 1*uartインタフェース |
| システム | 40Pin拡張インタフェース： • 8チャネルI2Sインタフェース(マイクアレイ対応) • 2*ADCインタフェース • 2*I2Cインタフェース • 2*GPIOポート • 出力3*VCC電源（12V、3.3V、5V） |
| サイズ | 145mm*102mm |
